Цей двошаровий фотоелектричний (PV) кабель із зшитого поліолефіну, який не містить галогенів, спеціально розроблений для систем виробництва сонячної енергії.
Фотоелектричний кабель H1Z2Z2-K - EN 50618 повністю сумісний з більшістю фотоелектричних компонентів з номінальною напругою до 1500 В пост.
Розроблений для тривалого використання поза приміщенням, кабель забезпечує чудові електричні характеристики, механічну міцність і стійкість до навколишнього середовища, забезпечуючи безпечну та надійну передачу електроенергії протягом усього терміну служби фотоелектричної системи.

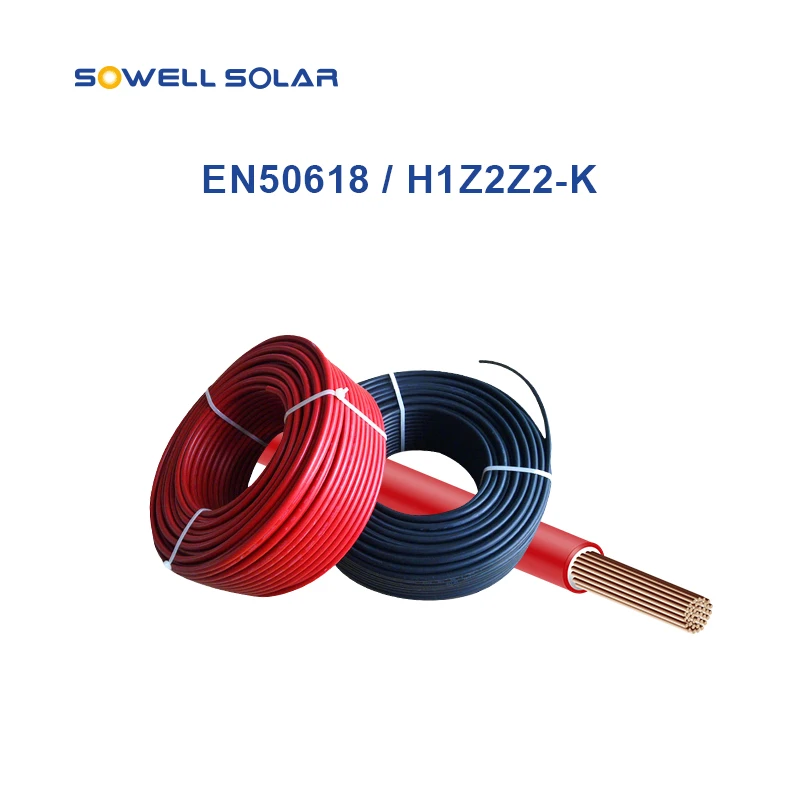

Сонячний фотоелектричний кабель PNTECH
EN 50618 H1Z2Z2-K
1 × ** мм²
1500 В постійного струму
Не відключайте під навантаженням
Сонячний фотоелектричний кабель 4 мм²

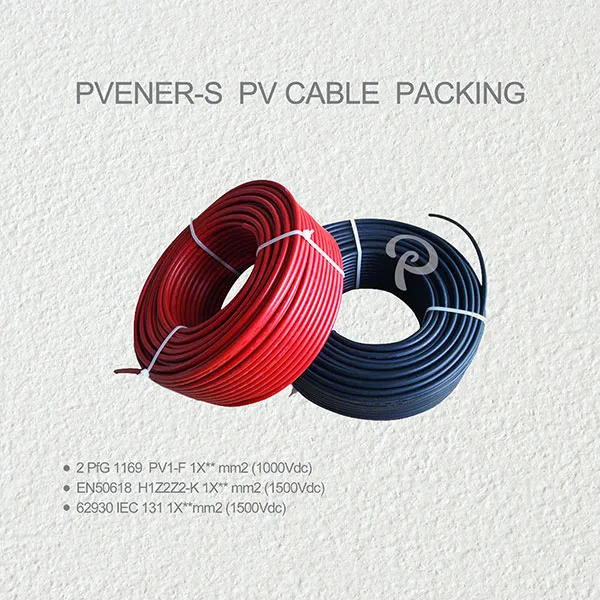

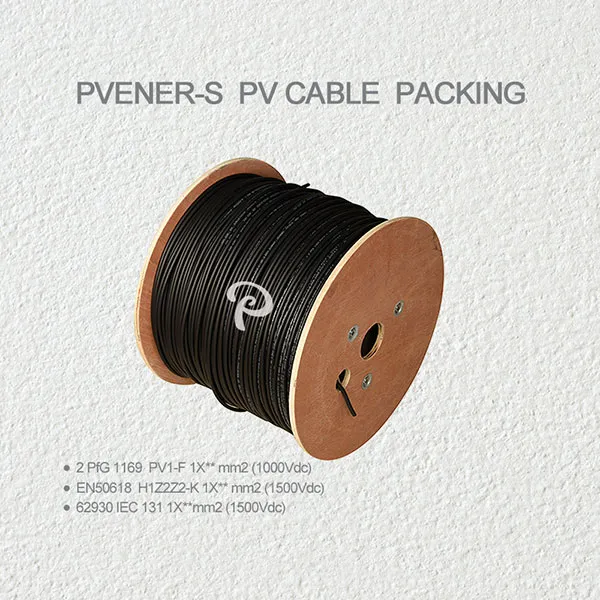

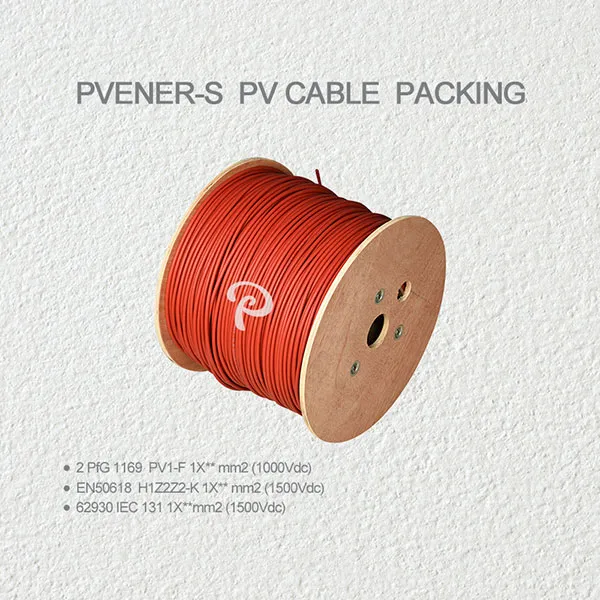

100 метрів в рулоні, 112 рулонів в палеті
500 метрів в рулоні, 18 рулонів на палеті
Завантаження контейнера
В один 20-футовий контейнер можна завантажити 20 піддонів
Налаштування
Інші розміри кабелю, довжина рулонів і варіанти упаковки доступні за запитом
1.Диригент
Мідний луджений провідник, виготовлений відповідно до стандарту IEC 60228, клас 5, забезпечує чудову гнучкість, провідність і стійкість до корозії.
2.Ізоляція
Вогнезахисний поліолефін із низьким вмістом диму при 125°C, що не містить галогенів, забезпечує високу термічну стабільність, електробезпеку та захист навколишнього середовища.
3. Зовнішня оболонка
Вогнестійкий поліолефін із низьким вмістом диму при температурі 125°C, що не містить галогенів, забезпечує високу стійкість до тепла, стирання та зовнішнього середовища.
4. Спеціальний процес
Технологія зшивання електронним променем (E-beam cross-linking), що підвищує механічну міцність, стійкість до термічного старіння та довгострокову надійність.
| Пункт № | Продукт Ім'я |
Модель | Оцінений Напруга |
Провідний хрест перетин мм 2 |
Дизайн пасм Кількість x Ø мм |
Диригент опір Ω / км 20°C |
Зовнішній Ø мм | Оболонка Колір |
|---|---|---|---|---|---|---|---|---|
| ПВ-Н1-15Б | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 мм | чорний |
| ПВ-Н1-15Р | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 мм | Червоний |
| ПВ-Н1-25Б | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 мм | чорний |
| ПВ-Н1-25Р | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 мм | Червоний |
| ПВ-Н1-40Б | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 мм | чорний |
| ПВ-Н1-40Р | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 мм | Червоний |
| ПВ-Н1-60Б | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 мм | чорний |
| ПВ-Н1-60Р | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 мм | Червоний |
| ПВ-Н1-100Б | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 мм | чорний |
| ПВ-Н1-100Р | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 мм | Червоний |
| ПВ-Н1-160Б | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 мм | чорний |
| ПВ-Н1-160Р | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 мм | Червоний |
| ПВ-Н1-250Б | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 мм | чорний |
| ПВ-Н1-250Р | PV кабель | H1Z2Z2-K | 1500В постійного струму | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 мм | Червоний |
| ПВ-Н1-350Б | PV кабель | H1Z2Z3-K | 1500В постійного струму | 1X35 | 273/0,4 | 0.565 | 12,6±0,1 мм | чорний |
| ПВ-Н1-350Р | PV кабель | H1Z2Z4-K | 1500В постійного струму | 1X35 | 273/0,5 | 0.565 | 12,6±0,1 мм | Червоний |
| Конструкція кабелю | |
|---|---|
| Диригент | Мідні луджені дроти, відповідно до IEC 60228, клас 5 |
| Ізоляція | 125 ℃ Безгалогенні вогнестійкі поліолефіни з низьким вмістом диму |
| Верхня куртка | 125 ℃ Безгалогенні вогнестійкі поліолефіни з низьким вмістом диму |
| Особлива технологія | Електронний промінь зшитий |
| Електричні характеристики | |
| Номінальна напруга U0/U | 1000В змінного струму, 1500В постійного струму |
| Діапазон температур | -40℃ до +90℃ |
| Макс. температура в провіднику | 120 ℃ |
| Хв. радіус вигину | 5 х діаметр кабелю |
| Галузеві стандарти | EN 50618:2014 |
| Міцність на розрив і відносне подовження | відповідно до EN 60811-1-1 |
| Холодне згинання | відповідно до EN 60811-1-4 |
| Термічні властивості | відповідно до EN60216-2 |
| Без галогенів | згідно 50525-1 додаток Б |
| Стійкість до озону | відповідно до EN 50396 |
| УФ стійкість | відповідно до HD 605/A1 |
| Характеристики полум'я | відповідно до IEC 60332-1-2 |
| Розміри та характеристики можуть бути змінені без попереднього повідомлення. | |
Ми маємо 10-річний досвід виробництва фотоелектричних кабелів та фотоелектричних з’єднувачів. Ми можемо виробляти 200 000 метрів фотоелектричних кабелів і 50 000 комплектів фотоелектричних роз’ємів на день. Наш стандартизований піддон більше підходить для глобальних продажів. Наша фабрика має не тільки 6 високошвидкісних ліній виробництва кабелю, але й обладнання для зшивання електронного опромінення, яке є ключовим обладнанням для контролю якості кабелю. Наша передова технологія гарантує виробництво високоякісних кабелів.
