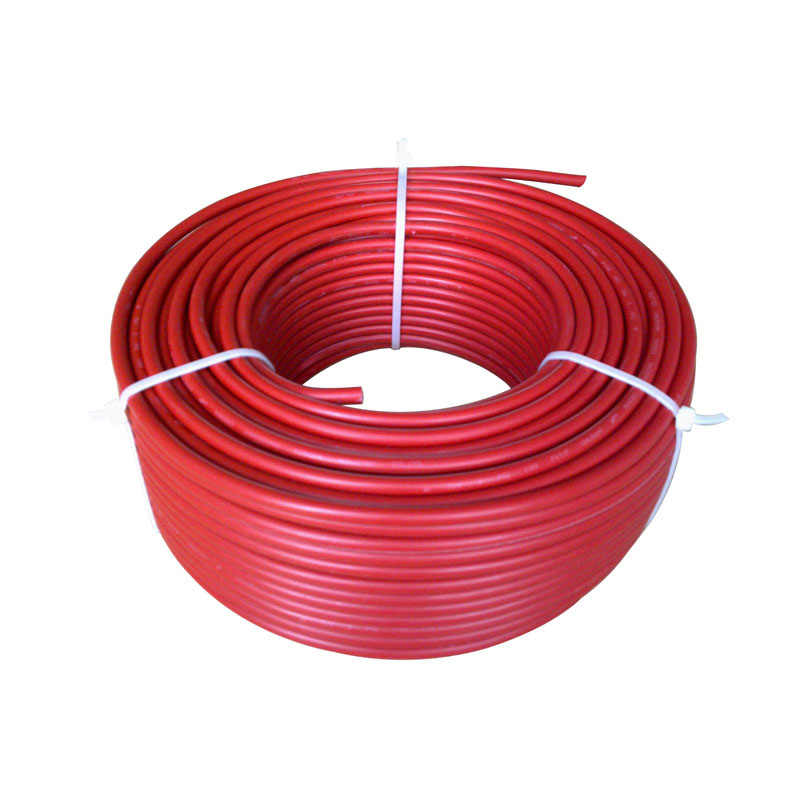

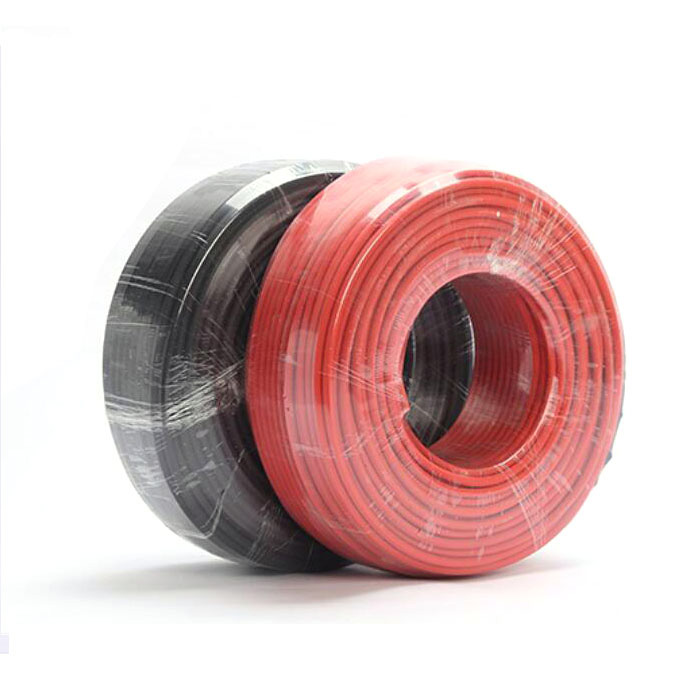

Фотоелектричний кабель із чистої лудженої міді IEC 62930 зазвичай складається з багатожильного мідного кабелю, різні моделі мають різний поперечний переріз провідника. 56 і 84 номер дизайну нитки є загальною моделлю, зверніться до 4 мм² і 6 мм². Наш кабель (фотоелектричний кабель із чистої лудженої міді) був спеціально розроблений і вибраний з високою термостійкістю, стійкістю до атмосферних впливів і стійкістю до ультрафіолетового випромінювання, щоб забезпечити тривалу стабільну роботу на відкритому повітрі. Фотоелектричний кабель із лудженої міді встановлюється між сонячними панелями та підключається до інвертора. Коли сонце світить на фотоелектричні панелі, вони генерують постійний струм, який передається на інвертор через фотоелектричний кабель. Потім інвертор перетворює постійний струм на змінний і подає його до обладнання або мережі, які потрібно використовувати. Ми постачаємо високоякісний кабель, спеціально розроблений і виготовлений для з’єднання різних компонентів сонячної системи виробництва електроенергії та передачі живлення постійного/змінного струму.
EN50618 Пропускна здатність кабелів по струму, зазначена в стандарті
Таблиця A.2 — Рекомендоване використання кабелів для фотоелектричних систем
| 1 | 2 | 3 |
| Будівництво | Рекомендоване застосування | Коментарі |
| Кабелі для PV-систем H1Z2Z2-K | Призначений для використання в фотоелектричних установках, напр. зг. до HD 60364-7-712. Призначені для постійного використання на вулиці та всередині приміщень, для вільного пересувного, вільного підвішування та стаціонарного встановлення. Встановлення також у трубопроводах і коробах на, у або під штукатуркою, а також у приладах. Підходить для застосування в/на обладнанні із захисною ізоляцією (клас захисту II) Вони за своєю природою стійкі до короткого замикання та замикання на землю відповідно до до HD 60364-5-52. |
Рекомендовані радіуси згину див. у EN 50565-1:2014, таблиця 3 Макс. температура зберігання: + 40 ℃ Мін. температура монтажу та експлуатації: - 25 ℃ |
Таблиця A.3 — Пропускна здатність по струму фотоелектричних кабелів
|
Номінальна площа поперечного перерізу
мм2
|
Пропускна здатність по струму за способом монтажу | ||
|
Один кабель без повітря
A
|
Один кабель на поверхні
A
|
Два навантажених кабелі торкаються на поверхні
A
|
|
| 1,5 | 30 | 29 | 24 |
| 2,5 | 41 | 39 | 33 |
| 4 | 55 | 52 | 44 |
| 6 | 70 | 67 | 57 |
| 10 | 98 | 93 | 79 |
| 16 | 132 | 125 | 107 |
| 25 | 176 | 167 | 142 |
| 35 | 218 | 207 | 176 |
| 50 | 276 | 262 | 221 |
| 70 | 347 | 330 | 278 |
| 95 | 416 | 395 | 333 |
| 120 | 488 | 464 | 390 |
| 150 | 566 | 538 | 453 |
| 185 | 644 | 612 | 515 |
| 240 | 775 | 736 | 620 |
| Температура навколишнього середовища: 60 ℃ (див. таблицю A.4 для інших температур навколишнього середовища) макс. температура провідника: 120 ℃. | |||
| ПРИМІТКА. Очікуваний період використання при макс. температура провідника 120 ℃ і при макс. температура навколишнього середовища 90 ℃ обмежена 20 000 год. | |||
